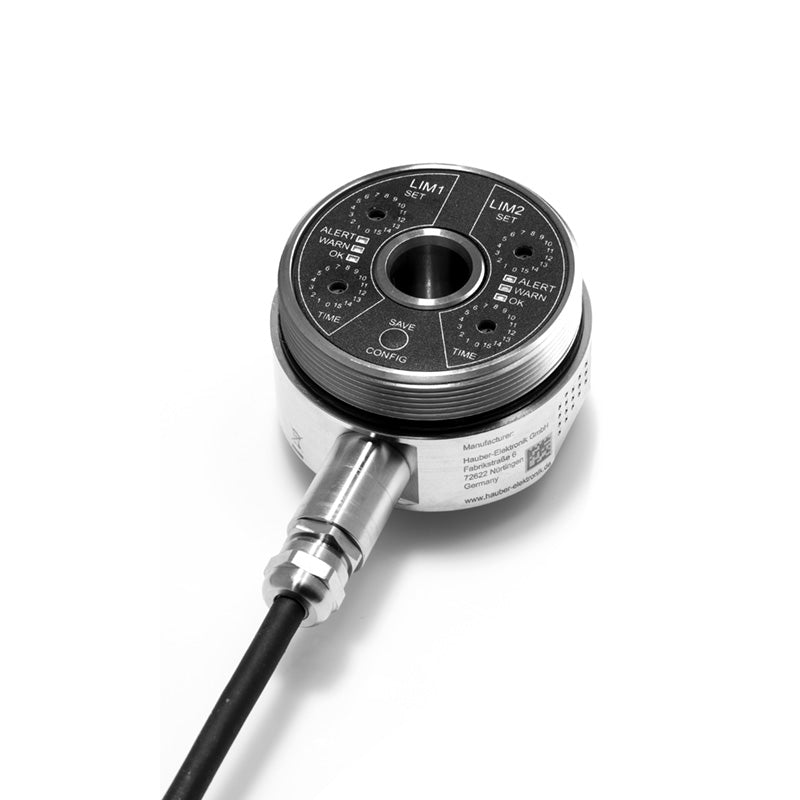

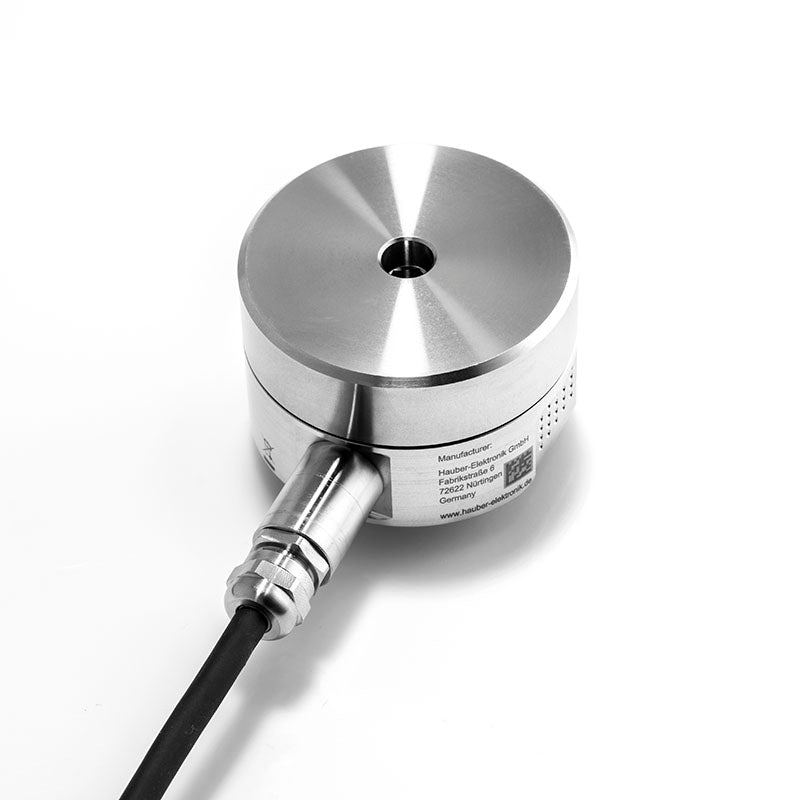

HE200.01.64.00.51.02.100

SKU: 13029

Der HE200 erfasst und überwacht die absolute Lagerschwingung an Maschinen - basierend auf den Normen DIN ISO 10816 und 20816. Damit eignet er sich ideal für den universellen Einsatz in der Zustandsüberwachung rotierender Maschinen.

Merkmale

  • Zwei einstellbare Grenzwerte: Warnung & Alarm
  • Einstellbare Verzögerungszeiten (je dem Grenzwert zugehörig)
  • Signal der Halbleiterschalter öffnet bei überschreiten der Grenzwerte
  • Robustes Edelstahlgehäuse

Technical features
Messgrosen Schwinggeschwindigkeit (mm/s, v-rms)
Measurement 0...64 mm/s, v-rms
Frequency Range 10...1000 Hz
Accuracy ±10 % gemäß DIN ISO 2954
Calibration Point 159,2 Hz @ 90 % des Messbereichs
Cross Sensitivity < 5 %
Max Acceleration ±16,5 g
Lifetime 10 Jahre
MTTF Value 112,43 Jahre
Standby Delay 10 Sekunden
Delay Times 0-60 Sekunden (16-stufig über HEX-Schalter einstellbar)
Averaging Time 2 s (exponentiell zeitbewerteter Effektivwert - 99% nach 10 s)
Electrical features
Supply Voltage 21,6...25,6 V DC
Max Current Consumption 100 mA
Short Circuit Protection Ja
Electrical Version Switching Contact 2x potentialfreie Halbleiterschalter
Max Current Switching Contact 1 A @ 30 V DC
Burden Analog Output max. 500 Ohm
Functions
Condition Monitoring Zwei einstellbare Grenzwerte (Warnung & Alarm)
Mechanical features
Housing Material V4A Edelstahl (1.4404), mit Adaptierung für Metallschutzschlauch
Attachment Inbus-Zylinderschraube
M8 × 20 mm
Steigung 1,25 mm
Key Width Fastening Screw 8 mm (Innen)
Key Width Cap 6 mm (Innen)
Mounting Type hrizontal / vertikal
Measurement Direction Entlang der Befestigungsachse
Tightening Torque Fastening Screw 8 Nm
Tightening Torque Cap 5 Nm
Weight ca. 500 g
Tamper Protection Siegeletikett zum Nachweis unzulässiger Öffnung
Environmental conditions
Probe Temperature -20 °C...+60 °C
Ambient Temperature -20 °C...+125 °C
Max. Humidity 100%
Protection Class IP 66/67
Type 4X Enclosure
(In angeschlossenem Zustand)
Outdoor Use Produkt ist geeignet für Außenanwendungen
Connection
Connection Type Integriertes Kabel, 8-pol.
Wire Assignment 1 (Weis) = L+ (24 V DC)
2 (Braun) = L- (GND)
3 (Grün) = 4...20 mA Ausgangssignal
4 (Gelb) = NC - Nicht angeschlossen
5 (Grau) = HS 1 +
6 (Rosa) = HS 1 -
7 (Blau) = HS 2 +
8 (Rot) = HS 2 -
(HS = Potentialfreier Halbleiterschalter)
Integrated cable
Cable Type Li9YC11Y 8x0,25 mm²
Cable Length 10 Meter
Conductor Material E-Cu-Litze
Wire Insulation PP 9Y
Sheath PUR 11Y Etherbase
Sheath Diameter 6,0 ± 0,2 mm
Temperature Range -40...+90°C fest verlegt
-20...+90°C bewegt
Minimum Bending Radius 30 mm fest verlegt
60 mm bewegt
Flame Retardant Ja, nach UL FT2
Halogen Free Ja, nach VDE 0472 Teil 815
Certification
Conformity CE
IEC
UKCA
EAC
cULus Ord. Loc.
Explosion Protection Zone 1/21 ATEX
IECEx
UKCA Ex
EACEX
INMETRO
CCC
Functional Safety EC 61508 SIL2
Scope of delivery
Scope of Delivery Schwingungssensor
Zylinderschraube - Innensechskant, M8 x 20 mm
Siegeletikett
Betriebsanleitung
