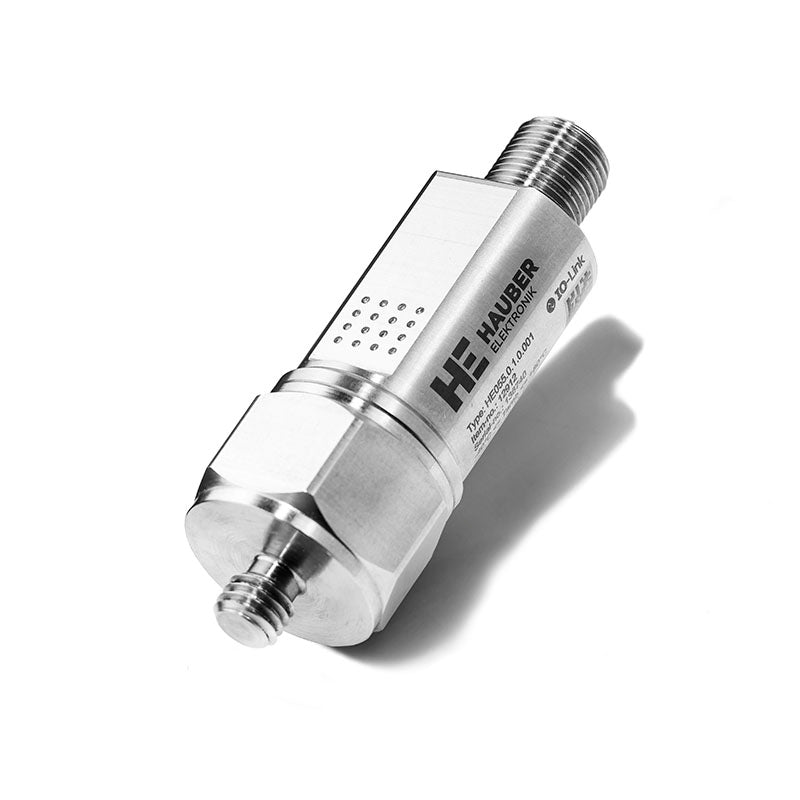

Vibration Sensor

HE055.0.1.0.001

SKU: 12912

Der HE055 ist ein IO-Link-fähiger Sensor zur Messung von Schwinggeschwindigkeit oder -beschleunigung. Er eignet sich hervorragend zur Überwachung der absoluten Lagerschwingung an Maschinen gemäß DIN ISO 10816. Dank IO-Link lässt sich der Sensor einfach in moderne Automatisierungsumgebungen integrieren und ermöglicht eine präzise und transparente Zustandsüberwachung.

Merkmale

  • IO-Link Schnittstelle
  • Dynamic Data Aufzeichnung mittels BLOB (-48.48 g, a-raw)
  • Frequenzbereich bis 12 kHz mit einer Abtastrate bis 64 kHz
  • Zwei parametrierbare Ausgänge: IO-Link-Schnittstelle / analoger 4.20 mA Ausgang / digitaler Schaltausgang
  • Robustes Edelstahlgehäuse

9 pieces available 423,00 €

    Technical features
    Measurand Schwinggeschwindigkeit (mm/s, v-rms)
    Schwingbeschleunigung (g, a-rms)
    Schwingbeschleunigung (g, a-peak-hold)
    Dynamic Data (g, a-raw)
    Lagerzustandskennwert (Bearing Condition)
    Crestwert
    Temperatur (°C)
    Measuring Range 0...256 mm/s, v-rms
    0...34 g, a-rms
    0...48 g, a-peak-hold
    -48...48 g, a-raw
    0...3 Lagerzustand
    Frequency Range v-rms & a-rms (configurable) 1...50 Hz bis 1...1000 Hz
    Frequency Range a-raw (configurable) 1...12000 Hz
    Frequency Range Crest Value 10...10000 Hz
    Reading Accuracy 0.01 mm/s
    0.01 g
    1 °C
    Accuracy ±10 % (DIN ISO 2954)
    ±0.5 % am Kalibrierpunkt
    Calibration Point 1 g, a-rms @ 159.2 Hz
    Cross Sensitivity < 5 %
    Max Acceleration ±48 g
    Lifetime 10 Jahre
    MTTF Value 112.43 Jahre
    Delay Times Einstellbar von 0...60 s
    Averaging Time 11 s (exponentiell zeitbewerteter Effektivwert - 99% nach 55 s)
    Peak Hold Time 4 s
    Electrical features
    Supply Voltage 18...30 V DC
    Max Current Consumption 320 mA
    Short Circuit Protection Ja
    Overload Resistance Ja
    Max Current Switching Contact 100 mA (Ausgnag 1)
    100 mA (Ausgnag 2)
    Burden Analog Output max. 500 Ohm
    Outputs
    Output 1 IO_Link Schnittstelle oder digitaler Schaltausgang
    Output 2 4...20 mA (Proportional zum eingestellten Messbereich) oder digitaler Schaltausgang
    Adjustability per Output Über die IO_Link Schnittstelle kann die Art und Konfiguration der Ausgänge eingestellt werden.
    Interface
    Interface Type IO_Link
    IO-Link Function Einstellung von Ausgang 1 & 2
    Einstellung und Übertragung von Prozessdaten
    Einstellung und Übertragung von Dynamic Data
    Vendor ID 1475 (0x05C3)
    Device ID 2000 (0x07D0)
    IO-Link Version 1.1 (V.1.1.3 / Package 2020)
    IO-Link Backward Compatible n/a
    SDCI Standard IEC 61131-9
    SIO Mode Ja
    Compatible Material Port Class A
    Class B (3-poligen Adapter oder 3-poliges Kabel verwenden)
    Transmission Rate COM3 (230.4 kbits/s)
    Min. Cycle Time 3.8 ms
    Profiles BLOB - Binary Large Object transfer
    I&D - Identification and Diagnosis
    Product URI - Function Class
    BLOB Size 1.28 MByte , parametrierbar
    BLOB Segments 200 Byte pro Anfrage bzw. pro BLOB-Segment
    Process Data Input 24 byte
    Process Data Output 1 byte
    Note Weitere Informationen erhalten Sie unter www.hauber-elektronik.de
    Functions
    Switching Signal Function Zwei konfigurierbare Schaltsignale je Messgröße
    Betriebsmodi: Deactivated, Single Point, Window
    Setpoints (SP1, SP2) + Logik (High-/Low-active)
    Hysterese: fix 2 %
    Condition Monitoring & Maintenance Grenzwertüberwachung für jede Messgröße
    Zählt Anzahl & Dauer der Überschreitungen
    Wartungsalarme bei Überschreitung von Zeit oder Anzahl
    Alarm bei Erreichen geplanter Wartungszyklen
    Device Status & Operational Monitoring Gerätezustands-Angabe: OK, Wartung, Fehler, etc.
    Temperature-Monitor: aktuelle und vergangene Temperaturbelastung
    Power-Monitor: Einschaltzyklen & Laufzeiten
    Dynamic Data Recording Dynamic Data Aufzeichnung mittels BLOB
    (z.B. zur detaillierten Schwingungsanalyse)
    Stufenweise Einstellbar zwischen
    64 kHz (TP: 12 kHz), max. 5 s
    2 kHz (TP: 0.3 kHz), max. 160 s
    Mechanical features
    Housing Material V2A Edelstahl (1.4305)
    Mounting Gewinde
    M8 × 8 mm
    Steigung 1.25 mm
    Key Width Sensor 24 mm (Außen)
    Mounting Type hrizontal / vertikal
    Measurement Direction Entlang der Befestigungsachse
    Tightening Torque Sensor 8 Nm
    Torque Plug-Nut 0.4 Nm
    Weight ca. 97 g
    Environmental conditions
    Measuring Head Temperature -40 °C...+85 °C
    Ambient Temperature -40 °C...+80 °C
    Max. Humidity 100%
    Protection Class IP 66/67
    Type 4X Enclosure
    (In angeschlossenem Zustand)
    Outdoor Use Produkt ist geeignet für Außenanwendungen
    Connection
    Connection Type Stecker, M12, 4-pol.
    Pin Assignment 1 = L+ (18...30 V DC)
    2 = Out 2 (4...20 mA oder Schaltkontakt)
    3 = L- (0 V / GND)
    4 = Out 1 (IO_Link oder Schaltkontakt)
    Certification
    Conformity CE
    IEC
    cULus Ord. Loc.
    Functional Safety kein SIL
    Scope of delivery
    Scope of Delivery Schwingungssensor
    Dokumentation

    Product Brochure

    Document Size Typ
    Product brochure - HE05x - English .pdf
    Produktprospekt - HE05x - German .pdf
    Info Flyer - Diagnostic Monitoring - English .pdf
    Info Flyer - Diagnostic Monitoring - German .pdf

    Manual

    Document Size Typ
    German .pdf
    English .pdf
    Spanish .pdf

    IO-Link

    Document Size Typ
    English .pdf
    IODD - HE055 .zip

    Certificate

    Document Size Typ
    English .pdf
    German .pdf
    English .pdf
    English .pdf
    English .pdf

    Design data

    File Size Typ
    3D Modell - HE055 .step

    Compatible Products

    Sensor Cable

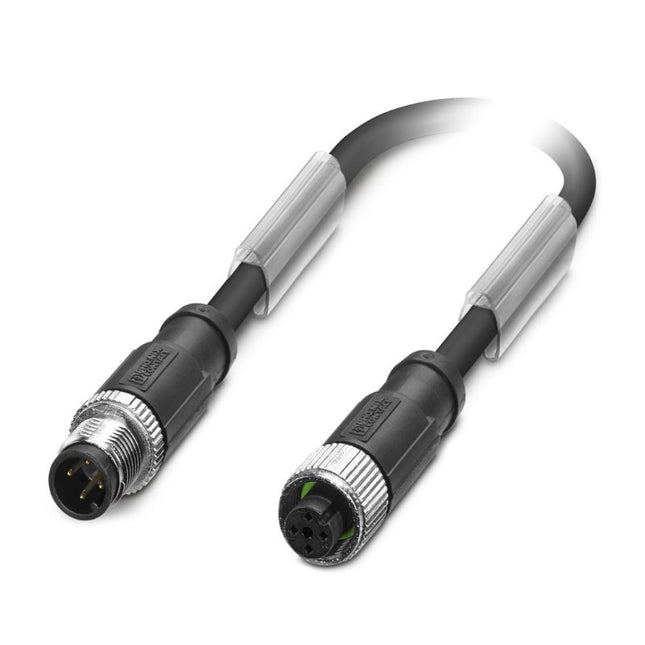

    • Kabel Typ F - 1,5 m
