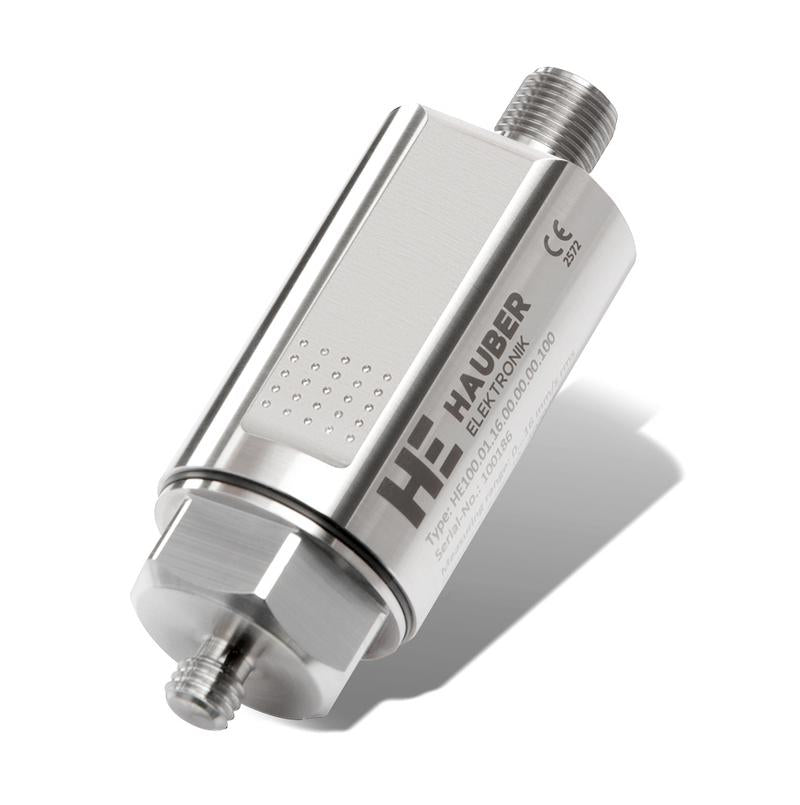

Schwingungssensor

Serie HE100


Der HE100 bietet die notwendige Sicherheit ohne Komplexität. Als kompakter 4…20 mA Schwingungs-Transmitter liefert er gemäß DIN ISO 10816 wichtige Daten zur frühzeitigen Erkennung mechanischer Unregelmäßigkeiten während des Betriebs. Ideal für anspruchsvolle industrielle Umgebungen – der HE100 bietet Eigensicherheit nach Ex ib und lässt sich nahtlos in jede bestehende SPS integrieren. Damit schützen Sie Ihre Anlagen vor ungeplanten Stillständen und kostspieligen Schäden -mit einem Sensor, der Robustheit und einfachste Handhabung vereint.

Merkmale

  • Schwinggeschwindigkeit in mm/s (v-rms), gemäß DIN ISO 10816/20816
  • Explosionsschutz: Ex ib /Ex db & Ex tb
  • Transmitter / Zweileiter
  • Analog 4...20 mA Ausgang (proportional zum Messbereich)
  • Robustes Edelstahlgehäuse
  • Temperaturbereich:-40...+125 °C
  • Schutzart: IP66/67

Zu den Produkten: HE100

Technische Eigenschaften
Messgrößen Schwinggeschwindigkeit (mm/s, v-rms)
Messbereichn 0...8 mm/s, v-rms
0...10 mm/s, v-rms
0...50 mm/s, v-rms
0...16 mm/s, v-rms
0...64 mm/s, v-rms
0...20 mm/s, v-rms
0...128 mm/s, v-rms
0...25 mm/s, v-rms
0...256 mm/s, v-rms
0...32 mm/s, v-rms
0...512 mm/s, v-rms
Frequenzbereich 10...1000 Hz
1…100 Hz
01...1000 Hz
1…30 Hz
Genauigkeit ±10 % gemäß DIN ISO 2954
Kalibrierpunkt 159,2 Hz @ 90 % des Messbereichs
Querempfindlichkeit < 5 %
Max. Beschleunigung ±16,5 g
Lebensdauer 10 Jahre
MTTF Wert 399 Jahre
Mittelungszeit 1,1 s (10 Hz: expo. zeitgewichteter RMS - 99 % nach 5,5 s)
11 s (1 Hz: expo. zeitgewichteter RMS - 99 % nach 55 s)
Elektrische Eigenschaften
Versorgungsspannung 10...30 V DC
Stromaufnahme (max.) 25 mA
Bürde Analogausgang max. 500 Ohm
Ausgänge
Ausgang 1 4...20 mA (proportional zum Messbereich)
Schnittstelle
Schnittstellentyp Transmitter
Zweileiter
Mechanische Eigenschaften
Gehäusematerial V2A Edelstahl (1.4305)
V4A Edelstahl(1.4404)
Duplex Edelstahl (1.4462)
+ mit vormontiertem V4A (1.4404) Metallschutzschlauch
Befestigung Gewinde (außen), M8 × 8 mm, Steigung 1.25 mm
Gewinde (außen), M8 Konus (SPM), Steigung 1.25 mm
Gewinde (innen), M8 × 8 mm, Steigung 1.25 mm
Schlüsselweite Sensor 24 mm (außen)
Montageart horizontal / vertikal
Messrichtung Entlang der Befestigungsachse
Anzugsmoment Sensor 8 Nm
Drehmoment Stecker-Mutter 0,4 Nm
Gewicht 0,2 kg bis 1,9 kg (abhängig von der Kabellänge)
Umgebungsbedingungen
Messkopftemperatur -40...+125 °C
Umgebungstemperatur -40...+60 °C
Max. Luftfeuchtigkeit 1
Schutzart IP 66/67
Type 4X Enclosure
(In angeschlossenem Zustand)
Außenanwendung Produkt ist geeignet für Außenanwendungen.
Anschluss
Anschlusstyp Stecker, M12, 4-pol.
Integriertes Kabel, 4-pol., verschiedene Längen verfügbar
Pin-Belegung 1 = L+ (10...30 V DC)
2 = NC - Not connected
3 = 4...20 mA Ausgangssignal
4 = NC - Not connected
Zertifizierung
Konformität CE / IEC / cULus Ord. Loc.
Explosionsschutz Zone 1/21 ATEX / IECEx / CN-Ex / KCs
II 2GD Ex ib IIC T4 Gb
II 2GD Ex ib IIIC T125 °C Db
ATEX / IECEx / CN-Ex / KCs
II 2GD Ex d IIC T4 Gb
II 2GD Ex tb IIIC T120 °C Db
Explosionsschutz Zone 2/22 cULus Haz. Loc. Div 2
Class I, Div 2, Grp. A, B, C and D, T4
Class II, Div 2, Grp. F and G, T4
Class III
