Produkt Form

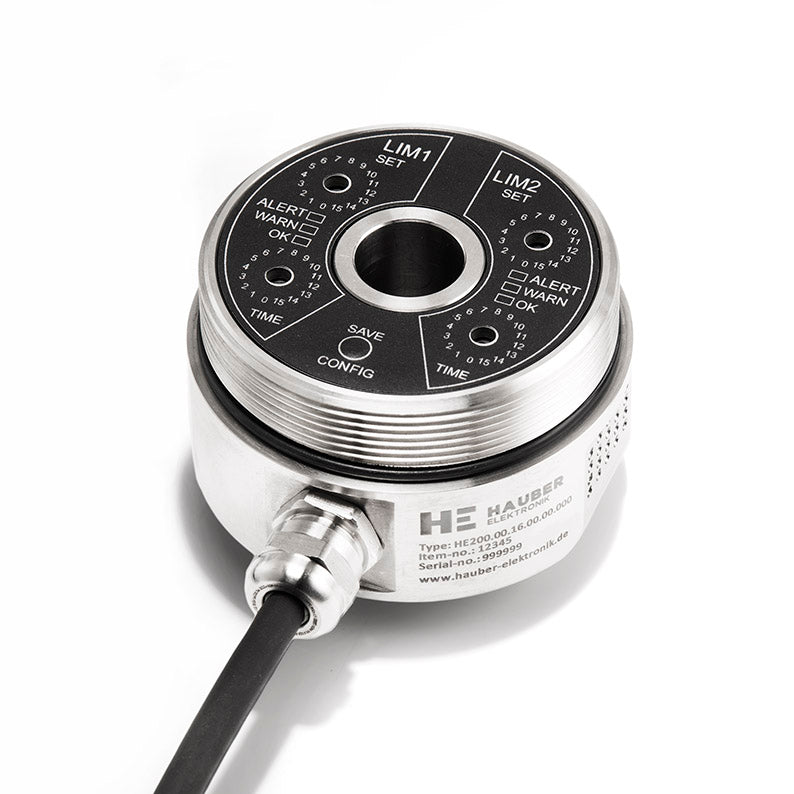

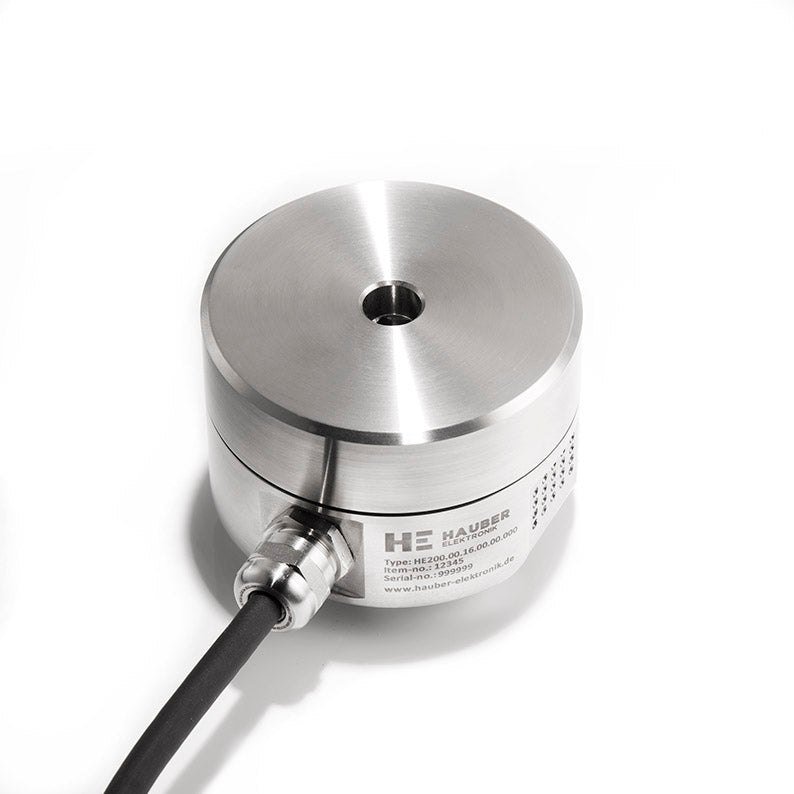

Schwingungssensor

HE200.00.8.00.00.01.020

Artikel-Nummer: 12228

Der HE200 erfasst und überwacht die absolute Lagerschwingung an Maschinen - basierend auf den Normen DIN ISO 10816 und 20816. Damit eignet er sich ideal für den universellen Einsatz in der Zustandsüberwachung rotierender Maschinen.

Merkmale

  • Zwei einstellbare Grenzwerte: Warnung & Alarm
  • Einstellbare Verzögerungszeiten (je dem Grenzwert zugehörig)
  • Signal der Halbleiterschalter öffnet bei überschreiten der Grenzwerte
  • Robustes Edelstahlgehäuse

Technische Eigenschaften
Messgrößen Schwinggeschwindigkeit (mm/s, v-rms)
Messbereichn 0...8 mm/s, v-rms
Frequenzbereich 10...1000 Hz
Genauigkeit ±10 % gemäß DIN ISO 2954
Kalibrierpunkt 159,2 Hz @ 90 % des Messbereichs
Querempfindlichkeit < 5 %
Max. Beschleunigung ±16,5 g
Lebensdauer 10 Jahre
MTTF Wert 112,43 Jahre
Bereitschaftsverzug 10 Sekunden
Verzögerungszeiten 0-60 Sekunden (16-stufig über HEX-Schalter einstellbar)
Mittelungszeit 2 s (exponentiell zeitbewerteter Effektivwert - 99% nach 10 s)
Elektrische Eigenschaften
Versorgungsspannung 21,6...25,6 V DC
Stromaufnahme (max.) 100 mA
Kurzschlussschutz Ja
Elektrische Ausführung Schaltkontakt 2x potentialfreie Halbleiterschalter
Maximaler Strom Schaltkontakt 1 A @ 30 V DC
Bürde Analogausgang max. 500 Ohm
Funktionen
Zustandsüberwachung Zwei einstellbare Grenzwerte (Warnung & Alarm)
Mechanische Eigenschaften
Gehäusematerial V2A Edelstahl (1.4305)
Befestigung Inbus-Zylinderschraube
M8 × 20 mm
Steigung 1,25 mm
Schlüsselweite Befestigungsschraube 8 mm (Innen)
Schlüsselweite Deckel 6 mm (Innen)
Montageart hrizontal / vertikal
Messrichtung Entlang der Befestigungsachse
Anzugsmoment Befestigungsschraube 8 Nm
Anzugsmoment Deckel 5 Nm
Gewicht ca. 500 g
Manipulationsschutz Siegeletikett zum Nachweis unzulässiger Öffnung
Umgebungsbedingungen
Messkopftemperatur -35 °C...+60 °C
Umgebungstemperatur -35 °C...+125 °C
Max. Luftfeuchtigkeit 100%
Schutzart IP 66/67
Type 4X Enclosure
(In angeschlossenem Zustand)
Außenanwendung Produkt ist geeignet für Außenanwendungen
Anschluss
Anschlusstyp Integriertes Kabel, 8-pol.
Ader-Belegung 1 (Weis) = L+ (24 V DC)
2 (Braun) = L- (GND)
3 (Grün) = 4...20 mA Ausgangssignal
4 (Gelb) = NC - Nicht angeschlossen
5 (Grau) = HS 1 +
6 (Rosa) = HS 1 -
7 (Blau) = HS 2 +
8 (Rot) = HS 2 -
(HS = Potentialfreier Halbleiterschalter)
Integriertes Kabel
Kabeltyp Li9YC11Y 8x0,25 mm²
Kabellänge 2 Meter
Leitermaterial E-Cu-Litze
Aderisolation PP 9Y
Mantel PUR 11Y Etherbase
Manteldurchmesser 6,0 ± 0,2 mm
Temperaturbereich -40...+90°C fest verlegt
-20...+90°C bewegt
Minimaler Biegeradius 30 mm fest verlegt
60 mm bewegt
Flammwidrig Ja, nach UL FT2
Halogenfrei Ja, nach VDE 0472 Teil 815
Zertifizierung
Konformität CE
IEC
UKCA
EAC
cULus Ord. Loc.
Functional Safety EC 61508 SIL2
Lieferumfang
Lieferumfang Schwingungssensor
Zylinderschraube - Innensechskant, M8 x 20 mm
Siegeletikett
Betriebsanleitung
